Ковер настенный ОДК

Защита систем оперативно-дистанционного контроля

При бесканальной подземной прокладке коммуникаций в ППУ-изоляции трубопроводы обычно оснащаются системами оперативного дистанционного контроля (СОДК). Наличие такой системы позволяет в удаленном режиме контролировать состояние как самих коммуникаций, так и изоляционного слоя. При этом у обслуживающего персонала появляется возможность проводить оперативный мониторинг всей системы, локализовать места неисправностей и выполнять другие диагностические операции.

Для подключения к системе ОДК концевые и промежуточные ее участки выводятся на поверхность. Именно в месте выводов проводников оборудуются разъемы для присоединения к СОДК-терминалам, позволяющим выполнять контроль, мониторинг и диагностику. Принимая во внимание, что выходы коммуникаций могут располагаться за пределами контролируемой (а тем более - охраняемой) территории, для предотвращения их повреждения устанавливаются специальные защитные конструкции.

Типовой защитной конструкцией является ковер ОДК:

• Основу ковера составляет отрезок трубы, соединяющий корпус изделия с самим трубопроводом. Внутри трубы размещаются кабели СОДК, соединяющие подземную часть системы с узлом для подключения терминала дистанционного контроля.
• В верхней части изделия монтируется цилиндрическое расширение, внутри которого располагается узел подключения. Как правило, этот узел также производится из трубы, но в качестве заготовки используется изделие большего диаметра.
• Для доступа к полости ковера верхнее расширение оснащается запорной частью (верхней либо боковой). Запорная часть фиксируется либо с помощью замка, либо с помощью винтового эксцентрического ключа. Также иногда используются и другие механихзмы фиксации открывающейся части, но в любом случае они должны быть достаточно надежны и исключать не только случайное, но и намеренное вскрытие ковера.

По типу установки ковера делятся на наземные и настенные:

• Наземный ковер монтируется на толстой цилиндрической трубе, установленной на грунте. Основание ковера оформляется с помощью песчаной подушки с последующей бетонировкой. Такой монтаж позволяет надежно зафиксировать конструкцию.

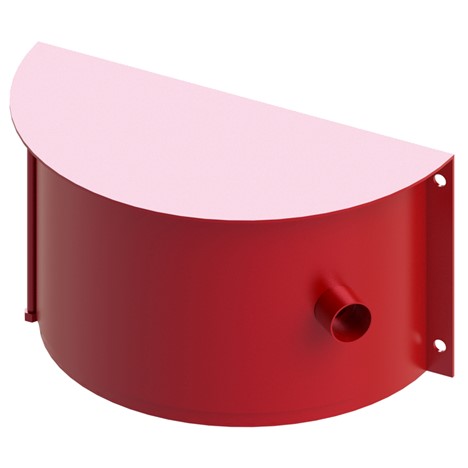

• Для фиксации настенного ковера используются анкерные болты. С их помощью расширенная часть фиксируется на стене, а кабеля подводятся к ней с использованием более тонкой соединительной трубы.
• После установки поверхность ковера покрывается противокоррозионным составом окрасочным методом. При необходимость обработка изделия противокоррозионной краской может быть выполнена и при его изготовлении.
